Cấu tạo của hệ thống điện năng lượng mặt trời

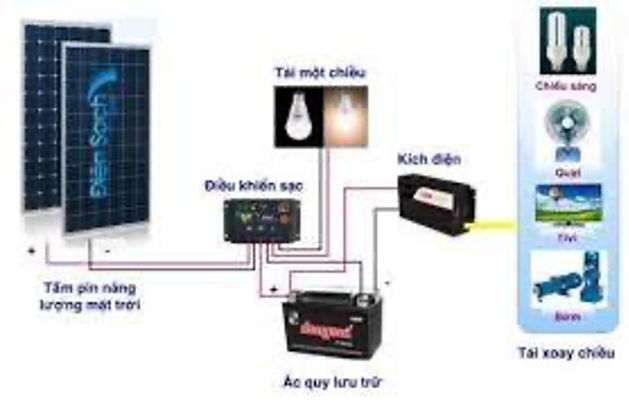

Những năm gần đây, điện mặt trời phát triển mạnh ở Việt Nam, nhưng nhiều người vẫn chưa nắm rõ được cấu tạo và nguyên lý hoạt động của hệ thống điện năng lượng mặt trời như thế nào? Trước hết, chúng ta cần phải biết được cấu tạo hệ thống điện năng lượng mặt trời gồm những gì? Một hệ thống điện năng lượng mặt trời nói chung bao gồm 4 thành phần chính và phụ kiện.
Tấm quang điện
Điện mặt trời là điện sản xuất từ các tấm quang điện theo nguyên lý biến đổi từ quang năng thành điện năng.
Tấm quang điện (hay còn gọi là tấm Pin mặt trời) có tên tiếng Anh là Solar panel, nó bao gồm nhiều tế bào quang điện (gọi là solar cells). Tế bào quang điện này là các phần tử bán dẫn có chứa trên bề mặt nhiều các cảm biến của ánh sáng là đi ốt quang, nó làm biến đổi năng lượng của ánh sáng thành năng lượng điện. Các tế bào quang điện này được ghép lại thành một khối để trở thành tấm quang điện – pin mặt trời (thông thường sẽ từ 60 hoặc 72 tế bào quang điện trên một tấm pin).
Tấm Pin được làm từ các vật liệu có tính năng chuyển đổi quang năng của ánh sáng mặt trời thành điện năng. Theo quy định hiện hành của pháp luật Việt Nam, đối với điện mặt trời mái nhà, hiệu suất của tế bào quang điện (solar cell) lớn hơn 16% hoặc module lớn hơn 20%. Các loại pin mặt trời hiện nay được sản xuất có tuổi thọ trung bình có thể lên đến 30 năm.

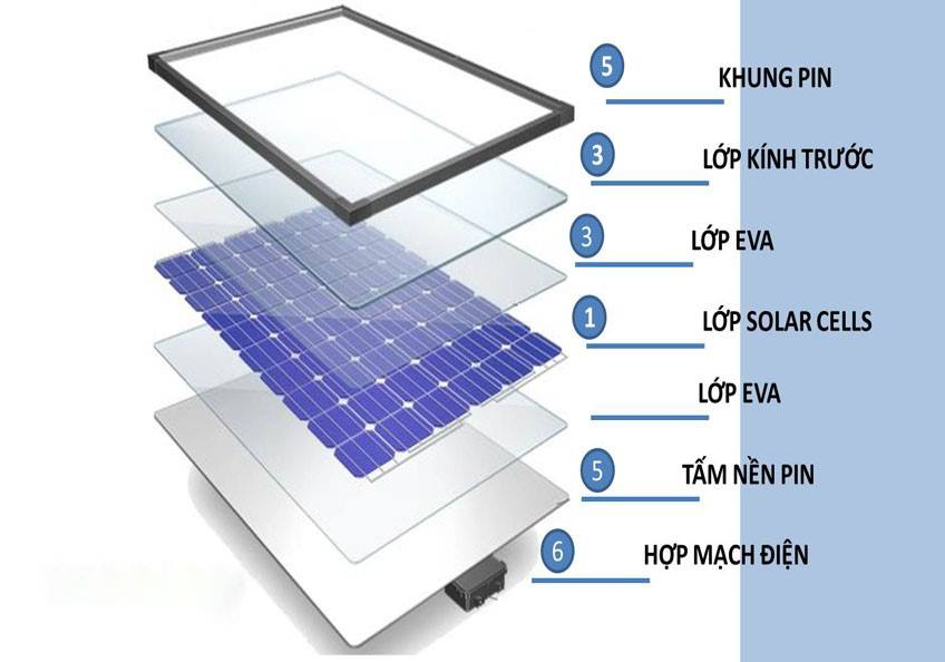

Cấu trúc cơ bản: khung pin, lớp kính, lớp Eva. Đây là phần nặng nhất có chức năng bảo vệ và chịu lực của của tấm pin năng lượng mặt trời, duy trì độ trong suốt. Với độ dày từ trung bình là 3,3mm tùy thuộc vào những hãng sản xuất khác nhau mà dao động từ 2-4mm, Để lựa chọn tấm pin mặt trời chất lượng tốt cần phải chú ý đến những yếu tố như là độ cứng, độ truyền quang phổ và truyền ánh sáng. Pin tốt thì lớp kính này càng phải trong để hấp thụ ánh sáng hiệu quả, giảm tỷ lệ phản xạ ánh sáng.
Dựa trên công nghệ sản xuất, người ta chia pin mặt trời phổ biến trên thị trường thành 3 loại với hiệu suất giảm dần, bao gồm: pin mặt trời đơn tinh thể (Mono), pin mặt trời đa tinh thể (Poly) và pin mặt trời màng mỏng (Thin-Film). Hiệu suất của tấm pin mặt trời tính theo tỷ lệ chuyển đổi quang năng thành điện năng, hiệu suất càng cao thì càng sản sinh ra càng nhiều điện năng trên cùng một đơn vị diện tích. Công suất tấm pin mặt trời hiện nay có nhiều loại, dao động từ 250Wp – 600Wp.
Hệ thống sạc năng lượng mặt trời:
Hệ thống này có nhiệm vụ chuyển từ điện từ pin mặt trời sang bình ắc quy để tích trữ điện.
Inverter
Giúp chuyển đổi dòng điện 1 chiều (DC) thành dòng điện xoay chiều (AC), ổn định điện áp (V) và tần số dòng điện (Hz).
Hệ thống ắc quy
Dùng để lưu trữ nguồn điện để sử dụng thông thường tại khu vực không có điện lưới, sử dụng vào ban đêm, khi điện lưới mất hoặc hệ thống điện năng lượng mặt trời không hoạt động, hoặc khi ánh sáng mặt trời yếu.
Các phụ kiện năng lượng mặt trời bao gồm
Giá đỡ hệ thống pin pin, khung đỡ tấm pin, dây điện, thanh rail, máng che dây điện, tủ điện, …
